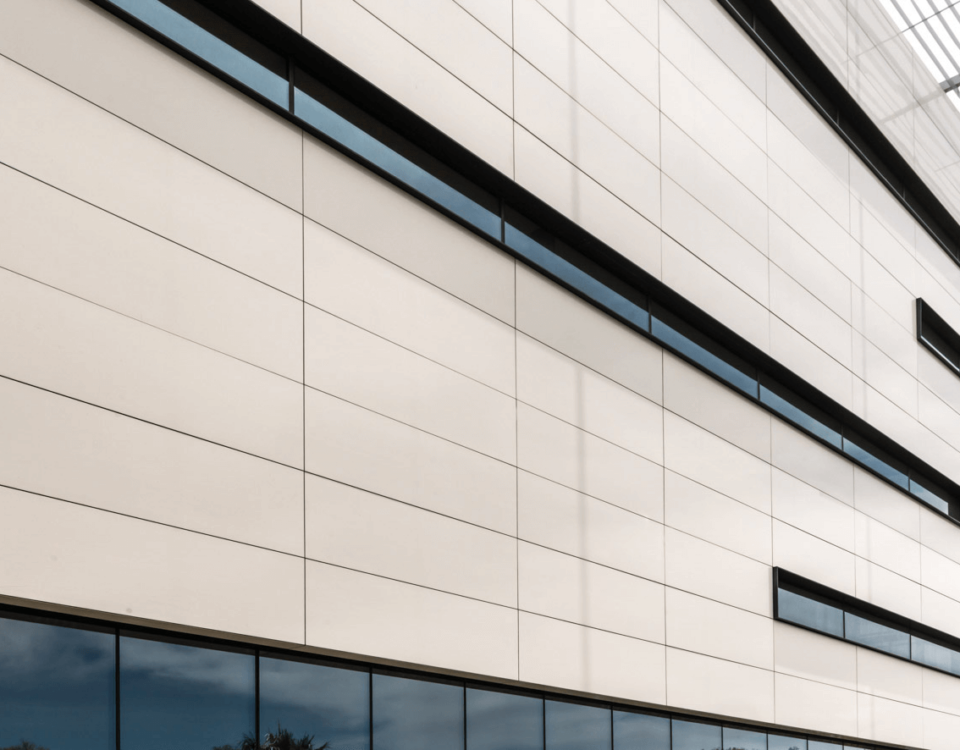

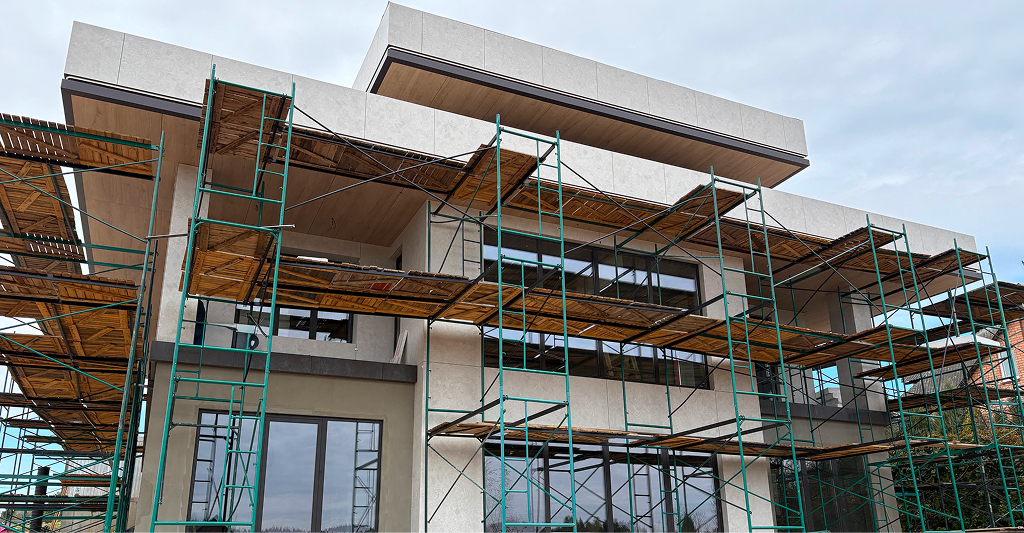

Ключевые нюансы при проектировании и монтаже вентилируемого фасада из керамогранита: полное руководство для заказчика

Грамотное проектирование и монтаж вентилируемого фасада — это сложный инженерный процесс, от качества выполнения которого зависят эксплуатационные характеристики, долговечность и внешний вид всего здания. Особое значение имеет тщательная проработка узлов сопряжения вентилируемого фасада с другими конструктивными элементами объекта, что позволяет оптимизировать сроки проведения работ и избежать непредвиденных ситуаций. Данная статья представляет собой подробный мануал, который поможет заказчику понять полный спектр необходимых проектных мероприятий перед началом монтажа фасадной системы из керамогранита.

Почему важна тщательная подготовка?

Навесной вентилируемый фасад (НВФ) — это многослойная конструкция, состоящая из несущего каркаса, теплоизоляционного материала, воздушного зазора и облицовки. Его преимущества, такие как энергоэффективность, долговечность и эстетика, раскрываются в полной мере только при условии профессионального подхода на каждом этапе — от концепции до реализации. Ошибки, допущенные на стадии проектирования, могут привести к значительным финансовым затратам на переделку, снижению теплозащитных свойств ограждающих конструкций и даже к возникновению аварийных ситуаций. Поэтому инвестиции в качественную проектную проработку всегда окупаются, обеспечивая надежность и беспроблемную эксплуатацию фасада на протяжении десятилетий.

Разработка технического проекта: основа будущего успеха

Прежде чем приступить к проработке конкретных узлов, необходимо выполнить комплекс изысканий и расчетов, которые лягут в основу всего проекта.

1. Обследование основания и геодезические замеры.
   Первым и критически важным шагом является полное исследование фасада, на который будет монтироваться подконструкция. Это включает в себя определение типа и состояния несущих стен, а также проведение испытаний анкерного дюбеля на вырыв для определения предельно допустимой нагрузки. Это гарантирует, что существующая стена выдержит вес фасадной системы.
2. Выбор и расчет подсистемы.
   Конфигурация несущего каркаса и материал его изготовления (оцинкованная, нержавеющая сталь или алюминий) выбираются исходя из основных проектных решений.

Проработка важных узлов сопряжения

Именно здесь учитываются нюансы, предложенные заказчиком, и добавляются другие, не менее важные моменты.

Узлы примыкания к светопрозрачным конструкциям (окнам, дверям)

 Это один из самых сложных в техническом исполнении узлов. Его проработка включает:

• Организация откосов и отливов: необходимо определить не только материал (керамогранит, сталь, алюминий), но и способ их крепления, а также обеспечить герметичность примыкания к раме. Для этого часто создается дублирующий короб, который также играет роль противопожарной отсечки.
• Согласование с монтажниками окон: важно, чтобы оконные блоки были установлены до начала фасадных работ в соответствии с проектными отметками, иначе возникнут сложности с монтажом откосов и отливов.

Узел примыкания к отмостке (цокольный узел)

Нижняя часть фасада требует особого внимания, так как она подвержена повышенным механическим и атмосферным воздействиям.

• Определение уровня низа системы: кромка фасадной облицовки не должна доходить до отмостки. Необходим расчетный зазор, компенсирующий температурные деформации и обеспечивающий приток воздуха в вентилируемую полость.
• Защита от грызунов: обязательно устанавливается специальная цокольная планка или перфорированный металлический профиль (грызозащитная планка), которая перекрывает доступ вредителям в утеплитель и вентзазор, но не препятствует вентиляции.
• Организация капельника: элемент, который отводит конденсат, стекающий по внутренней поверхности облицовки, наружу, минуя утеплитель и цоколь.

Узел парапета

Верхняя часть здания, особенно незакрытая кровлей, нуждается в надежной защите от атмосферной влаги.

• Оголовок парапета: определяется материал (сталь, алюминий с полимерным покрытием) и конфигурация защитного козырька (парапетной крышки). Он должен обеспечивать эффективный отвод воды и надежно крепиться к конструкции парапета и фасадной подсистеме.

Взаимодействие с системой водостока

Расположение и способ крепления водосточных труб напрямую влияют на эстетику и функциональность фасада.

• Открытый vs. скрытый монтаж: при скрытом монтаже трубы размещаются в технических полостях или нишах, что требует заблаговременного заложения необходимых конструкций и отверстий в основании. Открытый монтаж проще, но должен быть учтен в проекте каркаса, чтобы кронштейны водостока не нарушали целостность облицовки.
• Крепление кронштейнов: кронштейны для водостоков должны крепиться не к облицовке или направляющим, а к основным несущим элементам каркаса или непосредственно к стене, чтобы выдерживать нагрузку от массы воды и льда.

Обход инженерных коммуникаций (газопровод, трубопроводы)

Наличие на фасаде инженерных систем накладывает дополнительные обязательства.

Прокладка газопроводов регламентируется строгими нормативами. В местах пересечения фасадной конструкции газопровод должен прокладываться в футляре, а пространство между трубой и футляром — заделываться негорючим эластичным материалом.

Интеграция дополнительного оборудования

Современное здание немыслимо без систем безопасности и электропитания.

• Камеры видеонаблюдения и светильники должны монтироваться на несущие конструкции здания (стены, колонны) до установки фасада. Крайне важно предусмотреть подводку электропитания и заземления на стадии монтажа каркаса.
• Зарядные устройства для электромобилей: если установка зарядной станции планируется на фасаде, это требует заблаговременного проектирования. Необходимо учесть повышенную мощность электропитания , подвести силовой кабель и предусмотреть надежное крепление станции к несущему основанию, аналогично камерам наблюдения.

Чек-лист для заказчика перед началом монтажа

Перед тем как бригада приступит к работе, убедитесь, что проектом учтены все ключевые моменты:

• Выполнено полное обследование основания и испытания анкерных дюбелей.
• Имеются согласованные тип и конфигурация подсистемы.
• Детально проработаны чертежи всех узлов примыкания (к окнам, цоколю, парапету, кровле).
• Определены способы обхода инженерных коммуникаций и интеграции дополнительного оборудования.
• Все материалы (профиль, утеплитель, керамогранит, крепеж) соответствуют проекту и имеют необходимые сертификаты.

Проектирование и монтаж вентилируемого фасада из керамогранита — это инвестиция в долговечность, энергоэффективность и эстетику вашего здания. Как показывает практика, тщательная и грамотная проработка каждого узла на стадии проекта не просто формальность, а мощный инструмент управления рисками, сроками и бюджетом строительства.

Подход, при котором заказчик активно участвует в процессе и контролирует ключевые этапы проектирования, позволяет избежать дорогостоящих ошибок и получить предсказуемый результат — надежный, красивый и долговечный фасад, который будет радовать владельцев долгие годы.
